跟著電子行業的不斷發展，各種各樣的電子產品層出不窮，常常會遇到一些客戶需求一些非常規厚度的板子，比方，2.0mm，2.4mm，2.5mm，3.0mm厚等等，那么3.0厚度的板子能夠出產嗎，答案下面揭曉，下面小編來詳細的說一說。

　　昆山PCB打樣為了確保產品功能的完整性，有許多客戶的板子用于設備上，或者板子上面元件比較重，都會挑選比較厚的板子來出產，咱們正常出產的板厚是：0.6mm、0.8mm、1.0mm、1.2mm、1.6mm，有些特殊的產品需求用到更厚的PCB板子。用到更厚的PCB板子。

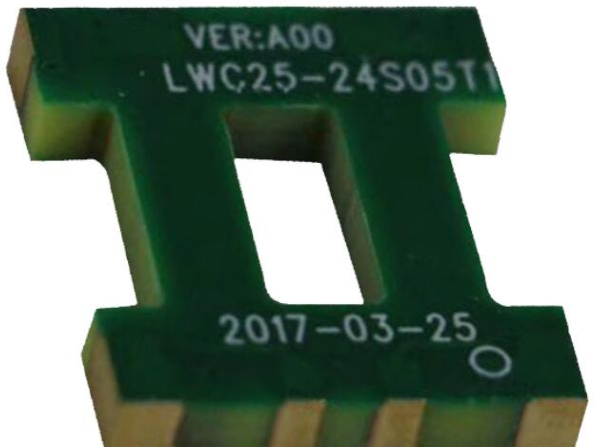

那么3.0mm厚度pcb打樣終究可不能夠做呢?；卮鹗潜囟ǖ?，是能夠出產的，我司常常在出產這種類型的板子，出產這種厚度的PCB不再是行業的難題。僅僅工程師在規劃的時候需求注意一下。

　　在規劃的時候必定要注意板厚和最小孔徑的比例，現在深圳市誠暄電路科技有限公司的板厚和孔徑比為10:1，比方是3.0mm的板厚，那么孔徑最小就要大于或等于0.3mm,以此類推。

　　為什么要按孔徑比來規劃呢?效果有許多，其間在塞孔(堵孔)制程的時候，需求用這個參數來挑選哪種塞孔方式，以及了解塞孔的困難程度，縱橫比越大，孔越難堵滿。其他與孔相關的制程(鉆孔、孔銅電鍍等)應該都會用到這個參數。

　　以上便是小編收拾的關于3.0mm厚度pcb打樣的問題，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ或微信，也能夠打電話給咱們，會有相關人員為您回答。
